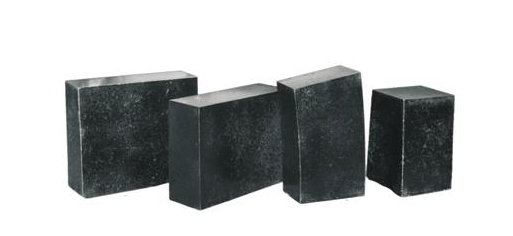

鎂碳磚有燒成油浸鎂碳磚和不燒鎂碳磚兩種制磚方法。前者制磚工藝比較復(fù)雜，很少采用，此處只簡要敘述不燒鎂碳磚的制磚工藝特點。淄博電熔鎂砂

筒型鎂磚

泥料的制備。配種時顆粒臨界尺寸的選擇是重要的。骨料顆粒細(xì)化，可減少開口氣孔率，增強抗氧化能力。但是骨料顆粒小，會使閉口氣孔增加，體積密度降低。另外，細(xì)粒MgO骨料容易和石墨反應(yīng)，通常認(rèn)為顆粒粒徑1mm為宜。在有高壓成型設(shè)備的條件下，鎂砂的顆粒趨向于微細(xì)化。我國成型設(shè)備的壓力較低，為了提高耐火磚密度，許多廠家采用5mm以上的顆粒直徑。

配料中加入石墨的質(zhì)量和數(shù)量至關(guān)重要。一般來說，增加耐火磚中石墨含量，耐火磚的抗渣性和熱震穩(wěn)定性會提高，但強度和抗氧化性均會降低，若鎂碳磚中碳含量太少(<10%)，耐火磚中不能形成網(wǎng)絡(luò)骨架，則碳的優(yōu)勢不能有效地發(fā)揮。所以，碳含量在10—20%范圍內(nèi)較為合適。

混料過程中，為了使石墨均勻地包圍在鎂砂顆粒周圍，加料順序應(yīng)為：鎂砂顆粒→結(jié)合劑→石墨→鎂砂細(xì)粉與添加劑粉。由于石墨含量大、密度小，添加劑量又非常少，欲混合均勻，需要較長的時間，但混合時間過長又容易使鎂砂顆粒周圍的石墨和細(xì)粉脫落，所以混合時間要適當(dāng)。

鎂碳磚的成型是使耐火磚組織結(jié)構(gòu)致密化的重要因素：由于泥料中石墨量大，骨料臨界顆粒小，因此宜采用高壓成型并嚴(yán)格按照先輕后重，多次加壓的操作規(guī)程壓制，以免產(chǎn)生成型裂紋。更好采用抽真空，排氣加壓的操作規(guī)程。另外，高壓成型的磚坯表面非常光滑，搬運和筑砌時易滑動，所以成型后的磚坯要采取浸漬或涂抹0.1一2mm厚的熱硬性樹脂形成樹脂膜防止滑動。一般稱這種處理為防滑處理。

成型的鎂碳磚坯必須經(jīng)過硬化處理才能使用，硬化處理的溫疫對耐火磚的性能有很大的影響。經(jīng)研究證明，在200一250℃硬化處理較為合適，對于保證磚的體積密度、降低氣孔率等均有女子處，高于250℃和低于200℃時，硬化處理均會帶來不良影響。要嚴(yán)格升揾制空。通常在50—60℃時，因樹脂軟化，應(yīng)適當(dāng)保溫；在100—110℃，因有溶劑大量排出，應(yīng)保溫；住200—250℃，為使反應(yīng)完全，也應(yīng)適當(dāng)保溫。
